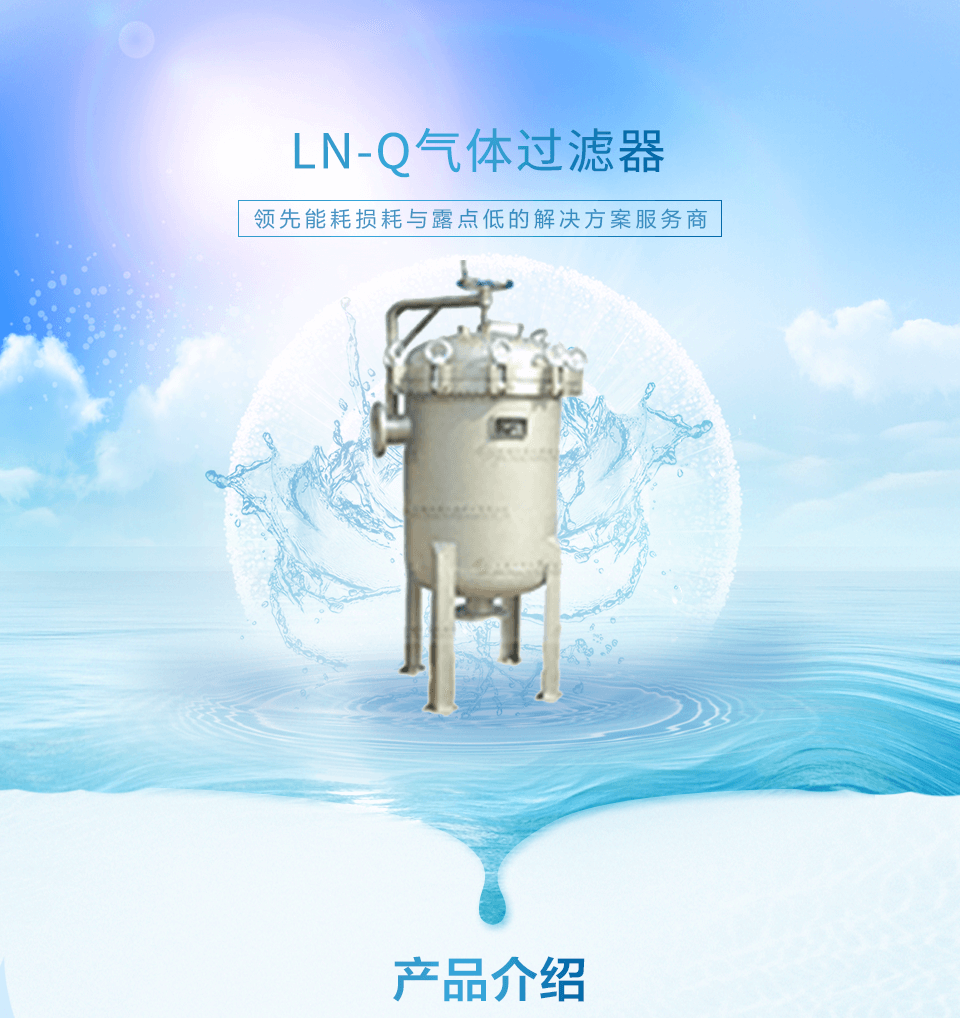

無錫漢英的氣體過濾器單臺過濾流量已達到50000Nm3/hr, 最高壓力35Mpa,過濾精度:0.001微米,過濾效率為99.99%。
1、氣體過濾器可應用于對合成氣、煤氣、氫氣、氮氣、氧氣、天然氣、瓦斯氣、沼氣、氨氣、硫化氫、尾氣等各種化工氣體的過濾。
2、氣體過濾器設計制造符合國內或國外的各種標準和規范,如GB150《鋼制壓力容器》或ASME標準,并刻有CS及ASME鋼印。
3、氣體過濾器設計參數
2 溫度范圍:-150~+1000℃
2 壓力范圍:0~45.0MPa。
2
過濾精度:0.01-300微米:有0.1μm、0.2μm、0.5μm、1μm、3μm、5μm、10μm、15μm、20μm、25μm、50μm、100μm、150μm、200μm、300μm等。
2 過濾器可選擇濾芯:聚醚砜濾芯、聚四氟乙烯、聚丙稀、金屬燒結氈、折疊濾芯、粉未燒結濾芯、金屬膜濾芯。
4、氣體過濾器殼體材料
2 各種牌號的碳鋼、低溫鋼、不銹鋼、鈦、合金鋼等。
2 也可采用鋼襯四氟乙烯、鋼襯PO等。
5、氣體過濾器結構設計
2 進出口管道在同一中心線上,一左一右,拆卸上蓋即可更換濾芯。
2 進出口管道在同一中心線上,一左一右,拆卸下濾筒即可換濾芯。
2 進出口管道一左一上,即在濾筒上和頂端上開孔,拆卸下筒體即可更換濾芯,簡單安全。
2 進出口管道不拆就能換濾芯。
2 最佳空氣流動設計,最小流動阻力。
2 過濾器法蘭標準以HG20592-2009為基準,其它法蘭標準請用戶注明:如GB、ANSI、ASME、HGJ、IN、JIS等。
2 過濾器的連接形式有法蘭式、焊接式、螺紋式、快裝式等。
2 過濾器可用選快開盲板。
6、氣體過濾原理
用濾芯通過直接攔截,慣性碰撞,擴散攔截,聚結過程等,達到過濾目的。
7、過濾器濾芯設計
2 濾芯由內外鋼骨架,中間有多種過濾材
料多層繞卷而成,端蓋是鋼質或工程塑料,防止濾芯端部被密封件損壞,內外都有鋼質支撐件,在出現雙向氣流的情況下也能保護濾芯不被損壞。濾芯可耐壓差0.5Mpa。
2 過濾器可選擇不同形式的濾芯,如聚丙烯、聚四氟乙烯、不銹鋼等等來滿足各種不同的工況。
2 過濾精度高,過濾效率均為99.99%。
2 可采用寬折距設計的折疊濾芯,高流量性,相當于同樣尺寸的濾芯四倍面積。
2 人性化的安裝設計方便拆、裝。
2 過濾器壓差見下圖。
過濾精度μm | 殘留油分量 ppm | 額定條件下的壓降 Mpa |
干 | 濕 |
10 | 10 | 0.005 | 0.008 |
3 | 5 | 0.007 | 0.011 |
1 | 1 | 0.007 | 0.014 |
0.02 | 0.01 | 0.007 | 0.021 |
0.01 | 0.001 | 0.014 | 0.042 |
8、氣體過濾器濾芯材料
2 濾芯材料:聚丙烯、聚四氟乙烯、聚醚砜、玻纖、不銹鋼、鈦、鎳合金等。濾芯核心元件來源:美國HV 、日本Toray、 韓國Kolon
2 濾芯密封材料:氟橡膠、丁晴橡膠、三元乙丙等。
2 設備密封材料:四氟、三元乙丙、石墨、金屬墊等。
9、氣體過濾器附件
可選附件:壓力表、壓差計、變送器、放空安全閥、排污閥、自動排水器等。
10、過濾器表面處理
2 碳鋼過濾器,外表噴砂達到一定級別,可噴涂各種高溫油漆、防腐油漆;高品質油漆。同時客戶可指定油漆品牌,如國際、PPG等。
2 噴涂工藝可最大化保護碳鋼材質。
2 內部可進行各種防腐處理,如涂環氧樹脂等。
2 不銹鋼過濾器,內外可機械拋光及衛生級拋光,也可噴砂處理。
11、各種材料的濾芯介紹
l 不銹鋼金屬燒結氈濾芯

濾芯參數 |
■ 定制:單網、網組合、SUS沖孔板+單網或網組合、SUS沖孔板+燒結網 ■ 材料:SUS316、SUS316L、哈氏合金、蒙乃爾、雙相鋼等 ■ 精度:1至100微米 ■ 溫度:0-1000℃ ■ 尺寸:標準直徑:25、32、40、50、65、80、100、150、180mm等 ■ 標準長度:100-1500mm |
濾芯特點 |
■ 高流量 ■ 孔隙率高、滲透性好,非常低的壓降 ■ 高精度 ■ 出色的機械強度,耐高壓可達200Kg ■ 易于清洗,脈沖反洗 ■ 耐腐蝕性 ■ 耐高溫 ■ 加工性能好,可折疊、焊接、粘接 ■ 設計的靈活性 |
金屬纖維燒結氈采用直徑為微米級的金屬纖維經無紡鋪制,疊配及高溫燒結而成。多層金屬纖維氈由不同孔徑層形成孔梯度,可控制得到極高的過濾精度和較單層氈更大的納污量。

l 不銹鋼折疊濾芯
SSZ系列折疊濾芯采用不銹鋼材料或其他合金編織網焊接而成,空隙率極高。優異的機械性能,抗高低溫性能及化學穩定性,適用于大流量過濾、蒸汽過濾、各種高低溫氣體液體、高精度強腐蝕性流體的預過濾,可反復清洗,反洗,反吹。
濾芯特點
■ 全不銹鋼結構、耐腐蝕、耐高溫

■ 無泄漏,無介質脫落
■ 燒結網過濾層,
■ 折疊工藝、高容量,相對普通圓柱濾芯,4倍面積以上
■ 能承受高反向流動
■ 反復可清潔
■ 絕對精度3-200μm
■ ISO 9000質量體系認證
■ 無任何添加劑,符合GMP標準

型號規格 | 直徑(mm) | 長度(mm) | 過濾面積(M2) |
SSZ-65/250 | 65 | 250 | 0.135 |
SSZ-65/500 | 65 | 500 | 0.38M2 |
SSZ-65/750 | 65 | 750 | 0.61M2 |
SSZ-65/500 | 86 | 500 | 0.5M2 |
SSZ-100/800 | 100 | 800 | 1.0M2 |
SSZ-60/1000 | 60 | 1000 | 0.81M2 |
SSZ-60/1200 | 60 | 1200 | 0.98M2 |
SSZ-60/1400 | 60 | 1400 | 1.1M2 |
濾芯接口形式
222、226、螺紋、焊接

l 不銹鋼粉未燒結濾芯
產品特性
1 材料
316低碳不銹鋼粉末在惰性氣氛中經YNT專有工藝燒結而成。燒結前,金屬粉末經擠壓,也沒有使用粘合劑等其他物質。
另外還有鎳、300系列不銹鋼及多種合金。如:Inconel、 Monel 、 Hastelloy、 Carpenter20等多種材料。
2 過濾精度
絕對精度: 液體中0.5μm ~5μm
氣體中0.01μm ~20μm
3 使用條件
n 最大壓差: 80℃ 0.35 MPa
232℃ 0.32 MPa
n 最大反壓差: 80℃ 0.35 MPa
232℃ 0.23 MPa
n 圓柱型最高工作溫度316 ℃
n 最高使用溫度由墊圈材料耐溫性決定
n 選擇適當材質.采用金屬熔封工藝,使用范圍可達--168℃~950℃
4 優點
n 高達50%的空隙率.低壓差,高流量.容污力強
n 固定空結構,絕無介質脫落和污物卸載
n 機械強度高,抗疲勞,耐磨
n 廣泛的高低溫適應性和化學穩定性
n 可進行反復清洗和反沖洗
5 應用領域
n 高低溫氣體,蒸汽
n 高粘度液體,溶劑,反應中間體,傳熱流體
n 氣體或液體中胡催化劑回收
n 在液體中高均勻度充氣
n 其它
6 型號
標準濾芯型號有三種
n 圓柱型: 直徑50mm 、 60mm
長度有10英寸、20英寸、30英寸、40英寸
n 圓柱型:直徑38mm或50mm,一端開口,并有一個螺紋接頭
n AB型:直徑70mm,一端開口并有2個O型密封圈
l PE燒結濾芯
材質:采用超高子聚乙烯為主要原料,材質符合GMP,FDA要求。在生產過程中不使用粘合劑,繼承了PE材質的優良特質,具有廣泛的化學兼容性。
結構:本公司的PE燒結濾芯經科學配方高溫燒結而成,具有良好的機械性能,且濾芯孔徑內外相同,容易反沖脫渣。過濾層厚,工作壓力高時,也能保證過濾效果。產品微粒粘結牢固,不易脫落。且每根濾芯出廠前都接受氣泡均勻度測試,確保微孔分部均勻。



常用規格: Φ31*20*1000 Φ38*20*1000 Φ50*20*1000 Φ65*30*1000 Φ70*40*1000
精度范圍:0.2-140um,
管徑范圍: 10mm-120mm.
優點:PE濾芯孔徑分布均勻,耐強酸、強堿、機械性能好,有較強的耐有機溶劑侵蝕能力,過濾成本低等優點。
